花篮式悬挑脚手架施工步骤
更新时间 2021-08-18 02:41:31 阅读 3074
一、根据项目提供的“建筑图”和“结构图”并参照《建筑施工脚手架安全技术统一标准》 和《建筑施工扣件式钢管脚手架安全技术规范》的有关规范,我司深化设计出《悬挑梁平面布置图》。
?每挑脚手架搭设高度不超过 20 米,立杆的基本纵距不大于 1.5m
二、预埋:

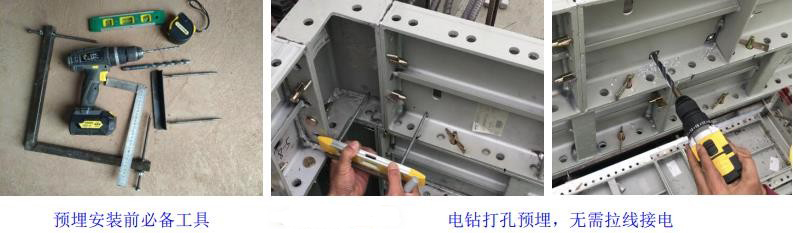

1: 以《悬挑梁平面布置图》为导航,对各号栋楼在内、外侧模板组装好及钢筋布设好,在浇筑混凝土之前,进行预埋。

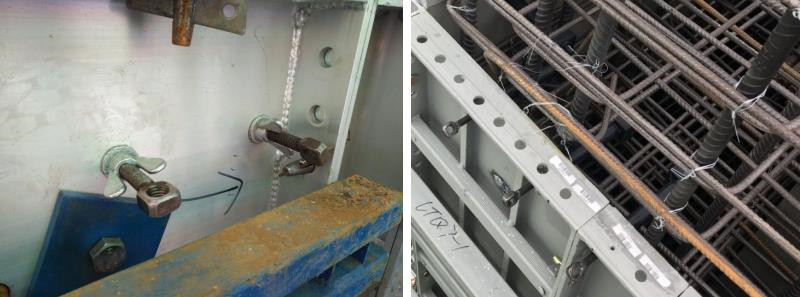

1、每根悬挑梁,在外侧模板上开两个Φ1.2cm 的圆孔,再通过配套专用的螺杆临时固定,确保混凝土浇筑过程中预埋件不会产生偏位。
2、预埋件安装时,需确保预埋件与模板接触面的无缝隙紧贴,防止砼浇捣时,混凝土浆水渗入到预埋件的管内部导致预埋件失效。
3、预埋件安装完毕后,砼浇捣时,严禁振动棒直接与预埋 件接触,以确保预埋件不被损坏或发生偏移。
4、安装螺杆使用完毕后(无论是在悬挑层或上拉层使用完毕后),均应及时回收、保管好,以备下挑安装预埋件时使用(安装螺杆,每栋楼仅需配一挑,需注意保管)。
?为保证新型悬挑承力架安装后的整体美观,上拉杆、下撑杆、悬挑梁这三种预埋件的设置,均应尽可能设置在各自的相对同一高度。为提高预埋件的使用安全,确保预埋件的受力最大化,所有预埋件位置的设 置,应在砼浇捣面往下 10cm 至 20cm 处的范围内(见上图)为最佳预埋位置。
2:对于悬挑结构(如:阳台),施工单位在预埋前,栋号长或施工员需严格检查悬挑结 构的配筋,有没有按“施工方案”或“计算书”里的新配筋图来布设钢筋。
3:对于悬挑结构(如:阳台),的新配筋布设,不局限于悬挑本层,同时,上拉层的钢 筋布设,也必须按“施工方案”或“计算书”里的新配筋图来布设钢筋。

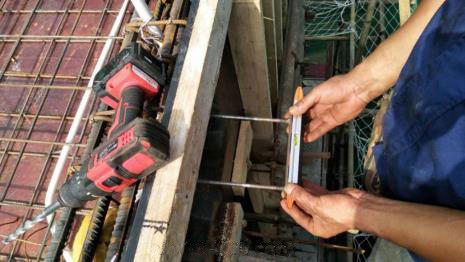

4:现场预埋时,务必确保同根悬挑梁的“两个预埋件”在同一个水平线上。(定位器与水平尺我公司均会配备到各项目现场)
5:各项目首次预埋时,需提前预埋 2 根*3 组,共 6 根预埋件,以备后期现场做“拉拔 试验”时使用。

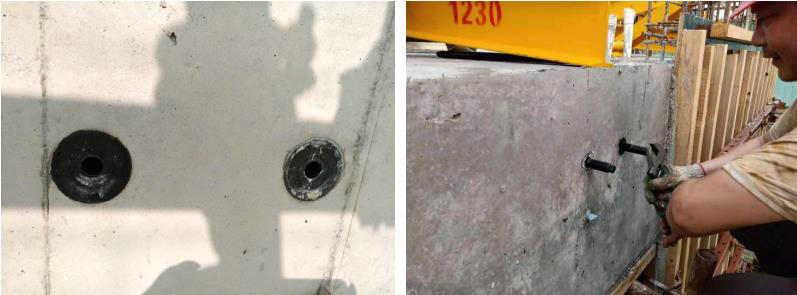

三、安装双头螺杆:1、混凝土强度达到 5MPa 或相关要求的强度后,开始安装双头螺杆。
扭出安装螺杆,外侧模板拆除后,露出预埋件 安装 S8.8 级、M20*225mm 长的高强“双头螺杆”

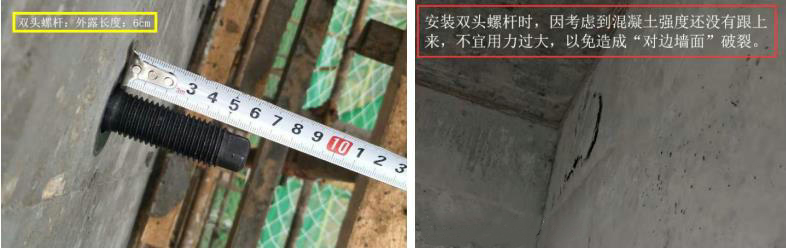

2、安装双头螺杆时,虽无法看清内端是否与预埋件内的方形螺母牢靠连接,但可观测双头螺杆的外露长度,确定是否已安全连接。注:外露长度小于等于 6cm 时,为安全。(见下图)
3、安装双头螺杆时,考虑到混凝土强度还没有跟上来,扭力不宜过大,以免造成 “对边的梁墙板”破裂。(见下图)

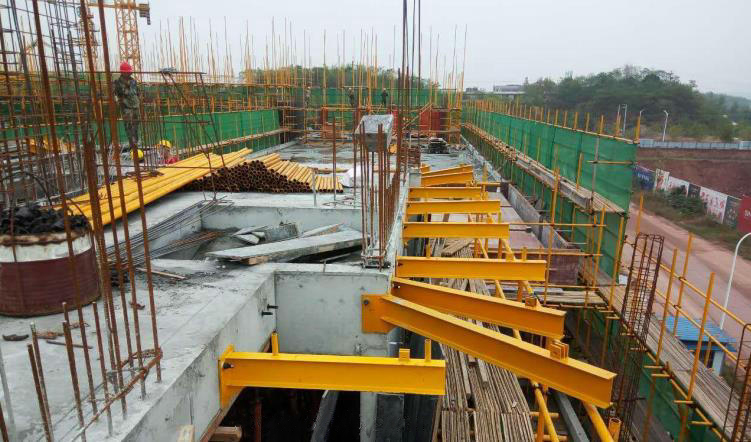

4、悬挑梁安装
根据预埋件的安装位置,按图纸标示的型号,找到对应型号的悬挑梁,逐条布置于悬挑层各个部位。

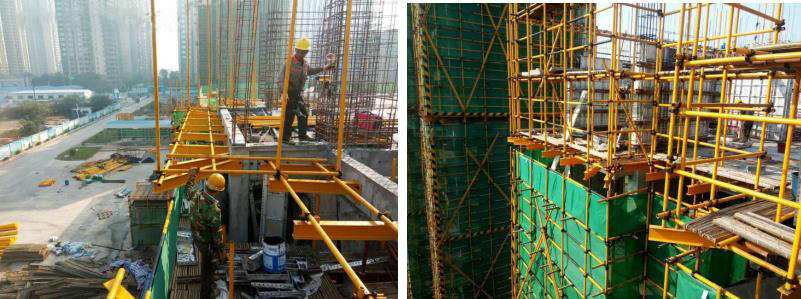

5、脚手架搭设
?(1):混凝土达到规定要求后,方可开始搭设外架,此过程严禁在悬挑梁或钢管架体上堆放重型材料。 严禁在此过程中吊放塔吊上的任何材料。
(2):在不具备连接“上拉杆”条件时,脚手架可搭设最高高度为 10米,当悬挑层上层的混凝土强度达到要求后,应尽快将上拉杆组装好,并及时将“斜拉杆”调节至受力状态后, 方可再往上搭设脚手架。
(3):在超长悬挑梁(有下支撑)处,搭设脚手架前、应前提将下支撑杆安装好并调节至受力状态。

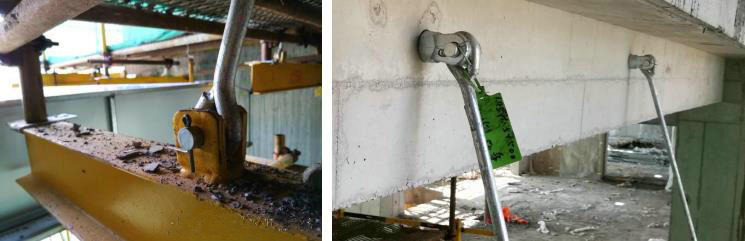

?6、斜拉杆上端“连接拉环”的预埋及安装

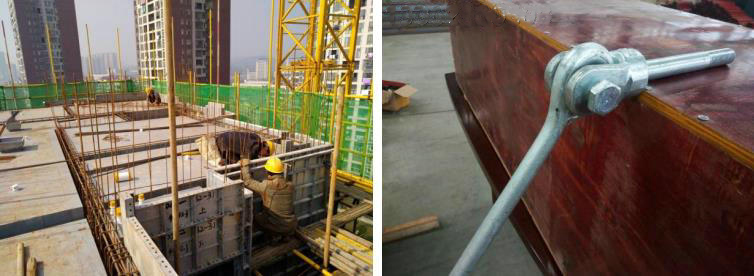

在悬挑层的上一层混凝土浇筑前,将斜拉杆“上端拉接点”的预埋件(150mm 长)布置好
待外侧模板拆除,混凝土强度达到规定要求后(一般在砼浇筑后 72 小时的样子),开始把“双耳拉环” 扭入预埋件内连接,并将“斜拉杆”连接好,同时调节至受力状态。最后再将外架往上搭设至 20 米(以 内)。?
