悬挑脚手架介绍

悬挑式脚手架架体可用扣件式钢管脚手架、碗扣式钢管脚手架、门式脚手架搭设、双排脚手架。架体高度可依据施工要求、结构承载力和塔吊的提升能力确定，最 高可搭设至12步架，约20m高，可同时进行2~3层施工。悬挑式脚手架的支撑结构形式。

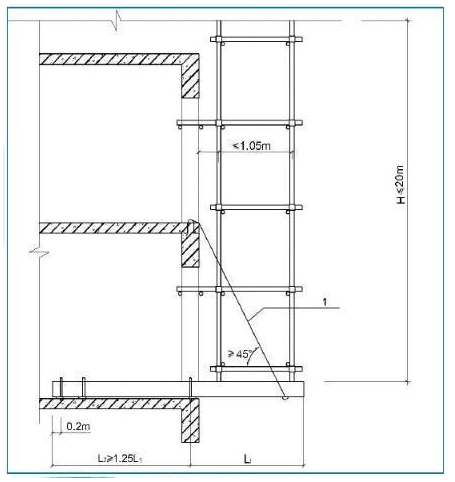

(悬挑脚手架挑梁结构及锚固)

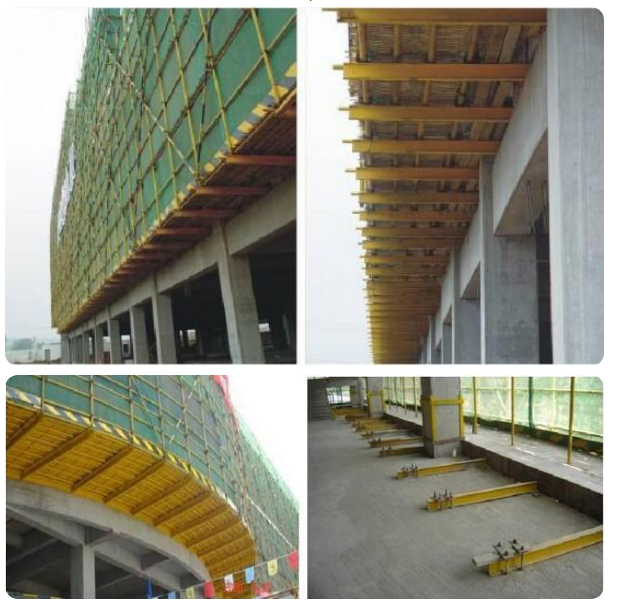

悬挑式脚手架塔设要点

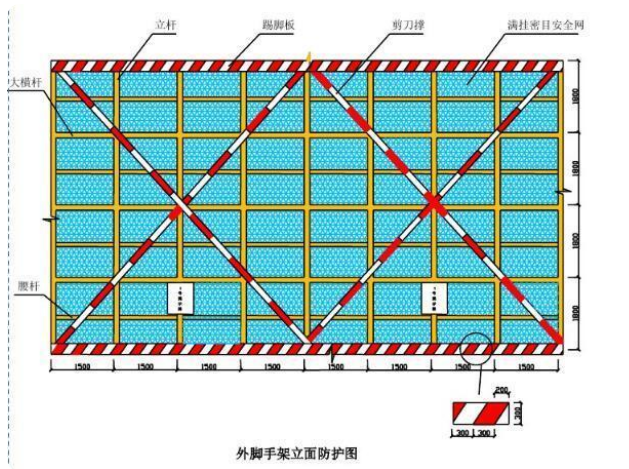

外防护脚手架安全防护

工字钢设置

工字钢间距均匀，内伸长度统- - ，预埋拉环埋设对齐，上有钢管定位措施，下有钢丝绳定位措施，并要全部刷漆。

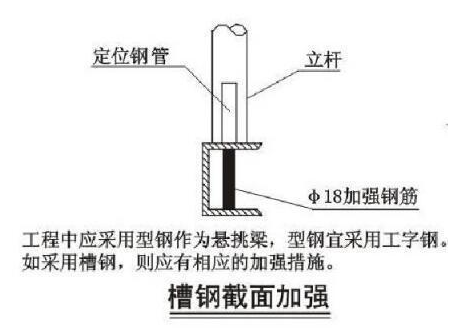

槽钢截面加强

设置预埋件

在浇筑悬挑层下层钢筋混凝土梁、板时，需预埋卸载方钢预埋件，预埋件必须在悬挑钢梁正下方

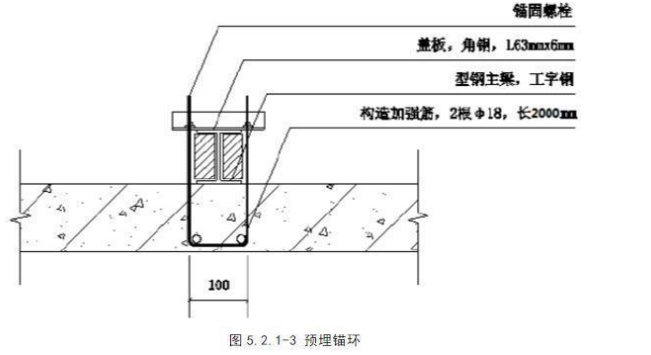

在浇筑悬挑层钢筋混凝土梁、板时，预埋悬挑钢梁锚环

1)锚固位置设置在楼板上时，楼板的厚度不宜小于120mm

2)采用U型锚固螺栓锚固，锚固螺栓在板内加强钢筋直径18mm

3)在浇筑悬挑层上方钢筋混凝土梁、板时，预埋钢丝绳预埋件。

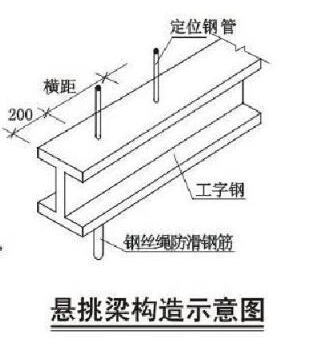

悬挑梁构造示意图

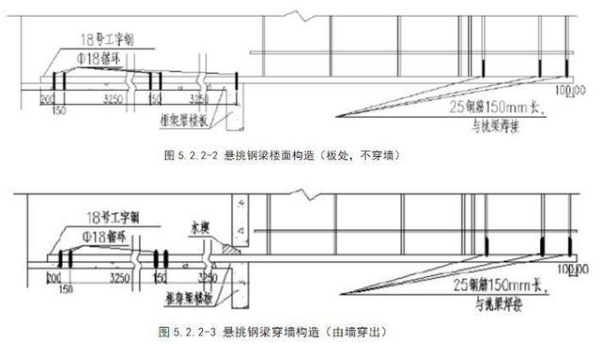

悬挑梁安装

1、在地面将斜撑限位角钢与悬挑钢梁焊接，不少于6mm焊缝(满焊)

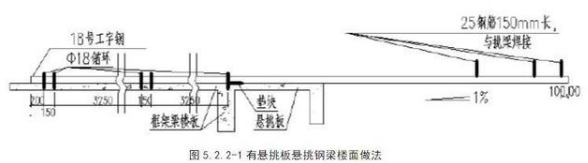

2、悬挑端应按梁长起拱1%。囚悬挑板不得作为支点，悬挑梁板强度末达到100%时， 需在悬挑梁板底部搭设支撑架用来加固悬挑梁板。在工字钢上立杆位置焊接25mm短钢筋，钢筋长150mm,使脚于架立杆插入竖向钢筋内部，保证架子根部的稳定性。

3、悬挑钢梁放入预留墙洞内后必须用木楔子楔实、楔紧，保证悬挑钢梁牢固，不晃动。总挑工字钢安装完成后，在悬挑钢梁上铺设临时施工脚于板和挡脚板。铺设宽度不得小于800mm，不得有悬挑板、探头板，脚于板的材质必须不符合本方案的相关规定。

安装工字钢之前，在地面上斜撑限位角钢与工字钢先进行焊接，焊缝不少于6mm。

杆件塔设

确保立杆垂直，大横杆平直，小横杆外伸长度基本统一。大角部位使用定型化钢架。

4.外楼梯间挑梁构造做法

方案一: 在楼梯间设置一道钢梁，钢梁两侧锚固在现浇梁或墙.上，挑梁锚固段与之螺栓连接或焊接连接。

方案二：在楼梯外侧(墙)预留铁件，焊接型钢三脚架。

5.施工电梯位置悬挑构造做法

施工电梯安装位置悬挑架必须单独搭设，水平杆与相邻挑架水平杆搭接连接， 以便施工电梯安装时，脚手架的拆卸。安装施工电梯时断口处必须设置横向斜撑。
